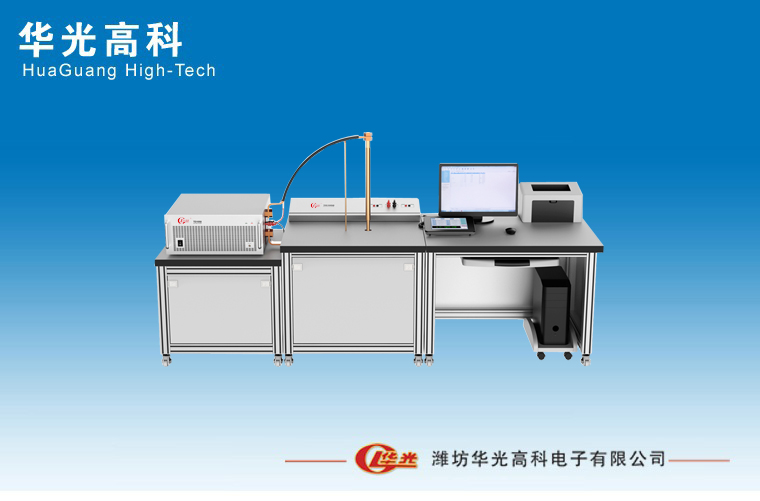

鉗形表檢定裝置HG1000

 1. 產品概述

    鉗形表檢定裝置HG1000是一款專用于校準交流鉗形電流表及具備相關測量功能的標準裝置，準確度為0.05級/ 0.1級可選。該裝置采用單匝法校準交流鉗形表，兼具交流電壓輸出、電阻模擬等功能，也適用于校準交流電壓表、電阻表及多功能鉗形表的電壓和電阻測量檔。參考標準：JJF 1075-2015《鉗形電流表校準規范。

 2. 功能特點

l 單匝法校準交流鉗形表：交流電流源連接直徑為1 m的單匝半圓銅環。

直接輸出1100 A的交流大電流，適用于校準中高等級的交流鉗形表。

l 鉗形表校準時置于銅環的中心位置，銅棒直徑變小以方便鉗形表小鉗口的接入。銅環開啟方便，可將標準電流互感器或I-V變換器穿于環中，便于定期對裝置進行校準。

l 電流輸出準確度高，穩定性好，波形失真小，輸出功率大。

l 裝置配有無磁工作臺體，顯示操作面板置放于工作臺面上，檢表方便快捷。

l 具有“定點輸出、旋轉編碼器、步進調節”等多種量值調節方式。

l 專用軟件(選件)：實現鉗形表的全自動或半自動校準，支持?jǐn)?shù)據管理和證書導出。

 3. 主要應用 ( 0.05級裝置)

l 校準0.2級及以下的交流鉗形電流表、多功能鉗表的交流電流測量檔

l 校準0.2級及以下的交流電壓表、多功能鉗表的電壓測量部分

l 校準0.5級及以下的電阻表、多功能鉗表的電阻測量部分

 4. 技術規格

4.1 交流電壓輸出ACV

輸出特性：

l 電壓輸出范圍：1 V～825 V

l 調節細度：0.002%*RG，6位十進制顯示

l 保護功能：短路保護、過載保護

l 備注：① RD為讀數值，② RG為量程值，下同

 4.2 交流電流輸出ACI

輸出特性：

l 電流輸出范圍：20 mA～1100 A

l 調節細度：0.002%*RG，6位十進制顯示

l 保護功能：開路保護、過載保護

 4.3 電阻模擬R

輸出特性：

l 輸出范圍：10 Ω～11 MΩ

l 調節細度：0.002%*RG，6位十進制顯示

 5. 一般技術規格

l 供電電源：AC ( 220 ± 22 ) V，47 Hz～55 Hz；最大功耗：2.5 kVA

l 工作環境：0 ℃～40 ℃，20%～85% R·H，不結露

l 儲存環境：-20 ℃～70 ℃，< 85% R·H，不結露

l 裝置尺寸：2310 mm × 750 mm × 1280 mm (長×寬×高)

l 通訊接口：RS232接口
