一、概述
JSN-1(A)交換機是濰坊華光高科電子有限公司響應郵電部關于中國電信網發展的戰略規劃，按照ITU-T系列建議及郵電部各項技術規范，針對我國電信網建設特點，引進國外九十年代先進技術、結合我國具體國情開發、研制、生產的，一種技術先進、功能齊全、工作可靠、計費準確的數字程控交換機。該機廣泛采用大規模、超大規模集成電路、計算機網絡、光通信及面向?qū)ο蟮能浖�設計等最新通信技術，配以先進的自動化生產線，嚴格按照國際ISO9000系列質量標準管理。在93年全國同類產品性能檢測中名冠第一，年生產能力達100萬線。被郵電部定為全國首批優選機型，特別適合于郵電公眾網的農話端局、匯接局和市話支局，以及各水利、電力、公安、軍隊等專業通信網使用。
二、系統功能特點
1、 完備的系統功能
系統支持各種服務功能，并被存儲在程序中由微處理機控制。
在任何時候，只要修改軟件或插入新的軟件包都可增加系統功能。
2、 靈活的配置結構
全積木結構，模塊組合。
容量易于擴展，200~11392線可隨意擴容。
標準化的插槽、機框和軟件接口，各類接口即插即用。
3、 豐富的接口類型
PCM數字中繼，每板60路（2×2.048Mbps）。
四線載波中繼EMT，每板8路。
E/M中繼(2線/4線)，每板4路。
多功能接口，具有磁石、E/M和環路中繼功能，每板8路。
用戶接口，每板8路，脈沖/復頻話機兼容。
極性反轉用戶接口，每板8路，可接磁卡、投幣和普通話機。
各種端口插槽兼容設計。
4、 強大的組網能力
可與各種程控和機電交換機聯網，具有DID、DOD功能�？山M建各種形式、各種等級的專用通信網。
支持各種國標信令，也能同某些非標準的信號方式相適應。
三級全自動路由選擇，最大路由數為300個，系統對路由選擇最大分析可達5位數字。設備具有先選直達路由，其次選迂回路由，最后選最終路由功能。
具備各種匯接、接續功能，在匯接過程中，隨路信號可進行端到端轉發或逐段轉發方式。
自動連選，可直接下連用戶交換機（PABX）。
5、 靈活的復原方式
釋放控制種類齊全，主叫控制、被叫控制、互不控制方式可隨意設置。
局內用戶的呼叫采用互不控制方式。
對搗亂電話可以通過人機命令改為被叫控制方式。
用戶的長途全自動去話呼叫均為主叫控制復原方式。
國內或國際長途半自動去話接續時，話務員應答前為主叫控制，應答后為被叫控制。
特服呼叫采用被叫控制方式（112、110、119、17X、10X）和互不控制復原方式。
6、 業務功能齊全
提供國內、國際和本地網各種自動電話呼叫。
國際國內長途半自動呼叫、人工呼叫。
提供各類特服。
提供查詢和申告業務。
可向用戶提供各種語音信箱功能。
六級用戶有權。
豐富的新業務功能。
支持非語音業務。
7、 性能完善的維護功能
菜單驅動、窗口技術，漢字圖形顯示。
數據生成簡便可靠。
自動診斷，在線測試。
可進行遠端維護，配備專用卡及軟件可實現中心局對遠端支局的遠端集中維護。
實用的信令跟蹤顯示。
詳盡的接續過程分析。
自動話務統計。
完善的聲光告警系統。
8、 靈活的計費管理系統
市話、農話、長話實時計費。
費率和項目按需設置。
費率判別號碼可分析到11位。
聯機、脫機計費可任選。
自動計費，計費方式靈活，可現場隨意設置為復式計次計費或詳細計費。
分段計費、上網費設置適應郵電部最新要求。
各種分揀、統計、報表功能齊全。
屏幕中文提示、操作簡易。
窗口(windows平臺)技術、菜單幫助。
9、 無阻塞的交換網絡
采用數字交換網絡技術，組成一個無阻塞的數字時分交換網，允許所有的用戶同時通話。
10、 高質量的傳輸性能
具有脈碼調制（PCM）和時分復用（TDM）的先進數字交換網絡技術，可達到低噪音和穩定地傳輸高速數據。
11、 多功能的智能話務臺
由普通的386以上的微機加配話務臺卡及軟件組成，能即時顯示當前通話狀態及相關信息。
每個機架可接5個話務臺，整個系統最多連接20個話務臺。
使用數字傳輸使得話務臺到系統間的電線設備最大限度地減少。使用一根5對線連接電纜，可將話務臺連至離系統1000米以上的地方工作。
顯示器提供分機和中繼線的狀態。
有對區域管理和系統診斷的特殊功能。
12、 高可靠性
全分散的模塊化結構。
電源、主控系統、交換網絡、時鐘等關鍵部件熱備份。
完善的診斷、測試、故障隔離和自動重組功能。
先進的過流、過壓端口保護電路，避免雷擊、強電的破壞。
超大規模集成電路。
先進的生產工藝、嚴格的質量控制。
極高的可用性、冗余性、容錯性。
13、 良好的繼承性和可擴展性
具備2B+D、30B+D功能。
支持ISDN協議。
支持中國七號共路信令。
可不斷擴展新的業務功能。
全面支持寬帶綜合業務和未來電信網的發展。
可平滑擴容為JSN-1A或BSP80寬帶超節點網絡平臺的一個用戶接入模塊。
14、 廣泛的應用
JSN-1(A)數字程控交換機廣泛應用于公眾電信網的農話端局、匯接局和市話支局。
適用于組建公安、電力、水利、煤礦、油田、鐵路、軍隊等專業通信網。
還可用作各部門、工廠、院校、酒店等的用戶交換機。

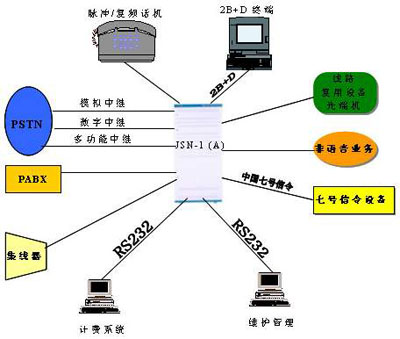

附：JSN-1(A)應用示范圖
三、JSN-1(A)系統結構
1、 概述
JSN-1(A)數字程控交換機由五個基本功能單元組成：主單元、配線架、話務臺、電源單元、外圍設備（數據通信、計費裝置以及電話和終端）。

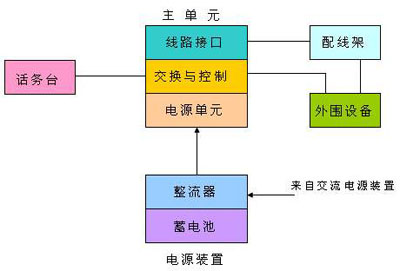

基本系統框圖如下：
2、系統組成
JSN-1(A)由多個機架組成，組成的系統將用戶電話和中繼接口視為一體，每個機架稱為一個交換單元（EU）。各交換單元和主機架之間的連接是由帶狀電纜實現的，用以傳送各種控制信息。
四、JSN-1(A)系統技術特性
1、 新業務功能
縮位撥號、熱線服務、呼出限制、免打擾服務、查找搗亂呼叫、鬧鐘服務、無應答轉移、轉移呼叫、遇忙回叫、呼叫等待、三方通話、會議電話、用戶自檢振鈴等30多種新業務。
2、 完善的告警裝置
JSN-1(A)數字程控交換機設有遠端故障告警裝置，該裝置具有蜂鳴和信號燈指示功能，遠端告警分為三種情況：電源故障告警、硬件故障告警、軟件故障告警。告警級別分為嚴重故障告警和一般故障告警兩種。
